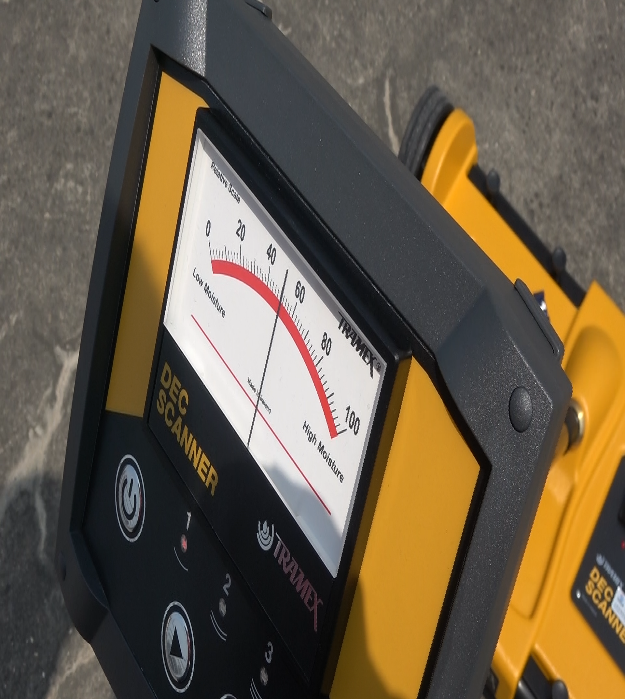

屋面巡回滲漏巡檢儀是一種非破壞性阻抗?jié)穸葤呙鑳x，設計用于檢測和評估屋頂和防水系統中的濕度條件，具有3種靈敏度范圍，可以測量各種屋頂類型和屋頂深度，并可用于檢測大多數屋頂和防水系統中的水分。
工作原理
通過非破壞性地測量電阻抗來檢測和評估屋頂與防水系統內的濕度條件。這種方法非常適合于在屋頂組件中使用的許多不同類型的材料中獲得比較水分含量讀數。
這種電池供電的電子儀器，可產生低頻電子信號。該信號通過結合在橡膠電極墊中的兩個電極之一傳輸?shù)奖粶y材料中，該電極覆蓋在儀器的下側，另一個電極接收通過被測材料傳輸?shù)男盘?hào)，該信號的強度與被測材料中的水分量成比例地變化。設備確定電流強度并將其轉換為比較濕度值，可以獲得連續讀數，并且可以容易地識別任何含有水分的區域。
適用范圍
該巡檢儀有集成且可調節的校準能力，可實現準確的比較讀數。
其具有3個范圍，應該選擇它們最適合被測表面，例如：
1. 適用于單層和薄屋頂覆蓋物，如PVC，Hypalon和其他光滑表面，其中絕緣層是濕的，水分靠近表面
2. 適用于多層組合和改性系統，礦物表面毛氈和其他光滑或礫石表面，其中絕緣不太潮濕，水分低于表面
3. 適用于較厚的屋頂覆蓋物，如乳香瀝青，厚砂礫和石材表面屋頂
局限性
Tramex Dec掃描儀和RWS屋頂和墻壁掃描儀不適用于任何帶導電或金屬面膜的屋頂。由于這些材料的導電性，金屬和其他導電表面覆蓋物和近表面嵌入的金屬部件不適合用這些儀器進行測量。由于材料的高介電常數，大多數類型的黑色EPDM在用這種方法測試時會產生誤報讀數，需要考慮這些誤報的程度將影響信號滲透的深度。頂面絕緣或防水膜上的鋁箔會產生誤報讀數，但液體涂有鋁顏料的乳化瀝青基涂層通常不會對讀數產生顯著影響。
操作步驟
1. 設備組裝——將手柄、測試車以及控制面板組合在一起；
2. 電源開機，范圍選擇——根據屋面類型以及屋面厚度選擇不同的測試類型；
3. 校準——尋找一個可接受的基準點；
4. 屋面檢測（取值范圍在1m~3m）——根據屋面的大小以及測試精度判斷不同的取值范圍；
5. 追蹤滲漏點——根據不同的數據記錄點在屋面的測試方格內輸入數據，在不同的濕度數據，繪制屋面數據的水軌跡圖。
應用實例
按照數據在2m一個點進行檢測對照屋面以及圖紙對屋面進行分格

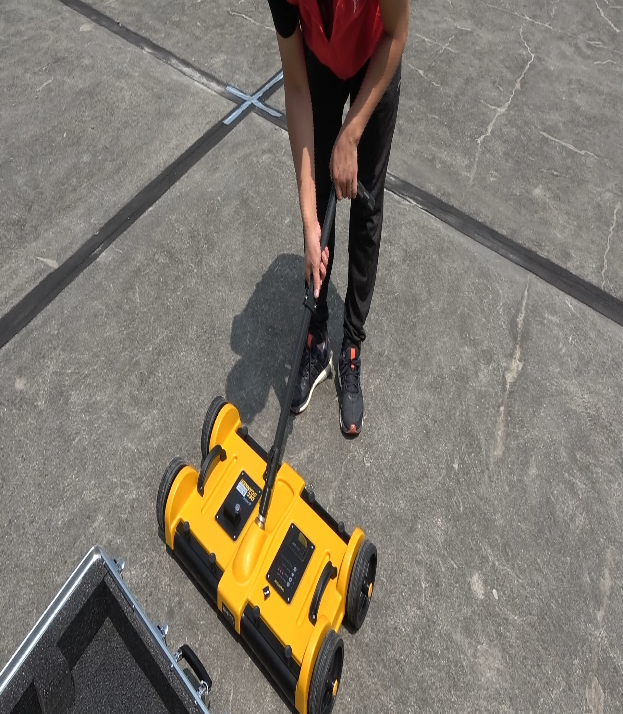

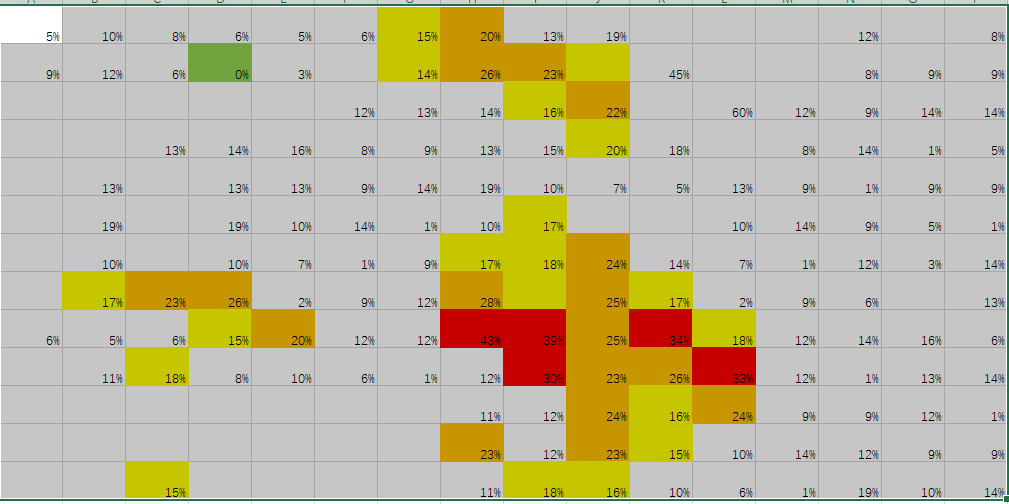

屋面檢測以及數據記錄

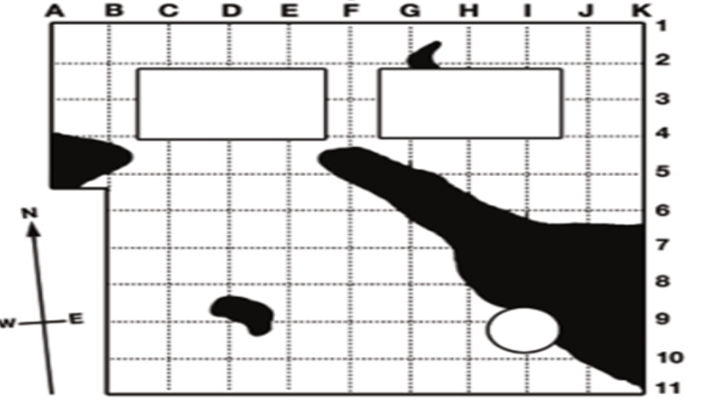

對數據進行分析得出屋面的水的分布軌跡圖
